ISW卧式管道离心泵

ISW卧式管道离心泵【性能简介】

　　ISW卧式管道离心泵简要描述：

　　卧式管道泵供输送清水及物理化学性质类似于清水的其他液体之用,适用于工业和城市给排水,高层建筑增压送水,园林灌溉,消防增压及设备配套,有需要者可随时联系我们哦!

　　ISWR卧式热水管道离心泵概述：

　　ISWR卧式热水管道离心泵，系永嘉季诚泵业技术人员联合国内外水泵专家选用优秀水力模型，在原ISW型离心泵之基础上，加以改的一种新型泵种。在一般立式泵的基础上进行巧妙组合设计而成。该系列泵性能优、可靠性高、寿命长、结构合理、 外形美观，具有行业领先水平。　

　　ISWR卧式热水管道离心泵特点：

　　运行平稳：泵轴的绝对同心度及叶轮优异的动静平衡，保证平稳运行，绝无振动。

　　滴水不漏：不同材质的硬质合金密封，保证了不同介质输送均无泄漏。

　　噪音低：两个低噪音轴承支撑下的水泵，运转平稳，除电机微弱声响，基本无噪音。

　　故障率低：结构简单合理，关键部分采用国际一流品质；配套，整机无故障工作时间大大提高。

　　维修方便：更换密封、轴承，简易方便。

　　占地更省：出口可向左、向右、向上三个方向，便于管道布置安装，节省空间。

　　ISWR卧式热水管道离心泵用途：

　　ISWR卧式单级单吸热水离心泵适用于冶金、化工、纺织、木材加工、造纸以及饭店、浴室、宾馆等锅炉高温热水增压循环输送及城市住房采暖循环用泵，使用温度105℃以下。

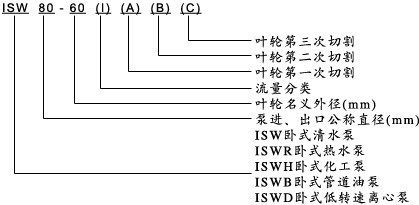

　　ISWR卧式热水管道离心泵型号意义：

　　卧式热水管道离心泵使用条件：

　　1、吸入压力≤1．6MPa，或泵系统最高工作压力≤1．6MPa，即泵吸入口压力+泵扬程≤1．6MPa、泵静压试验压力为2．5MPa，订货时请注明系统工作压力。泵系统工作压力大于1．6MPa时应在订货时另行提出，以便在制造时泵的过流部分和联接部分采用铸钢材料。

　　2、环境温度<40℃，相对湿度<95％。

　　3、所输送介质中固体颗粒体积含量不超过单位体积的0．1％，粒度<0．2mm。

　　注：如使用介质为带有细小颗粒，请在订货时注明，以便厂家采用耐磨式机械密封。

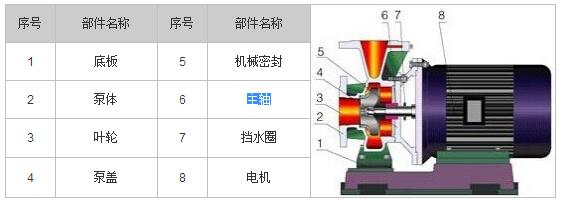

　　卧式热水管道离心泵结构图：

　　ISWR卧式热水管道离心泵注意事项：

　　1、安装前应仔细检查泵体流产内有无硬质物，以免运行时损坏叶轮和泵体。

　　2、安装时管路理量不允许加在泵上，以免使泵变形，影响正常运行。

　　3、拧紧地脚螺栓，以免起动时振动对泵性能产生影响。

　　4、在泵的进、出口管路上安装调节阀，在泵出口附近安装压力表，以控制泵在额定工况内运行，确保泵的正常使用。　

　　5、排出管路如装逆止阀应装在闸阀的外面。

　　6、泵的安装方式分为硬性联接安装和柔性联接安装。

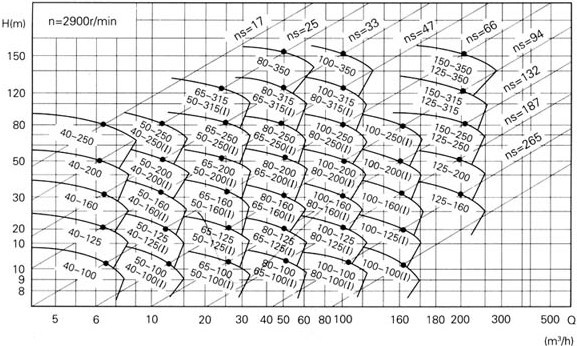

　　ISWR卧式热水管道离心泵性能参数：

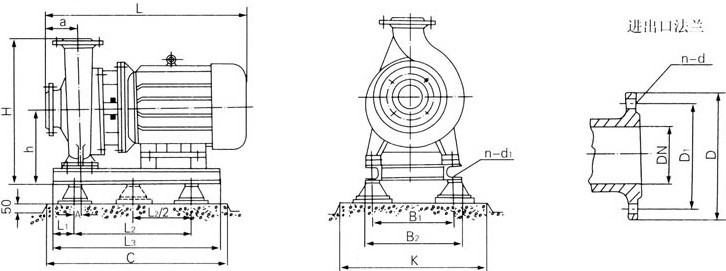

　　ISWR卧式热水管道离心泵安装尺寸图：

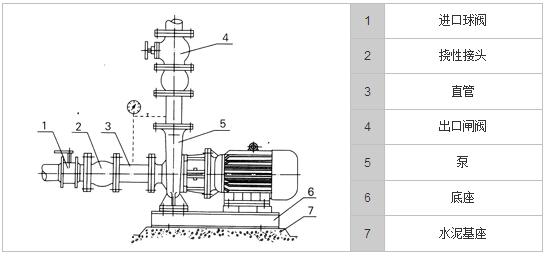

　　一、刚性安装

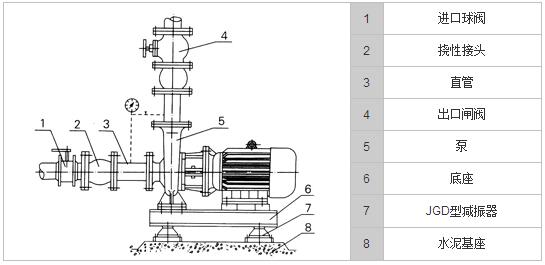

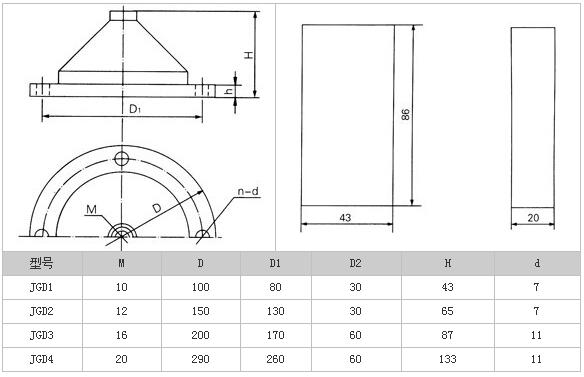

　　二、柔性安装

　　ISWR卧式热水管道离心泵安装说明：

　　1、安装前应检查水泵和电机有无损伤，泵流道内有无影响水泵运行的硬质物体(如石块、铁粒等)，以免水泵运行时损坏叶轮和泵体。

　　2、安装时管路重量不应加在水泵上，应有各自的支承体，以免泵变形影响运行性能和寿命。

　　3、泵与电机是整体结构，安装时无需找正，十分方便。　

　　4、当输送热水液体时，为了不使泵承受管路的热变形，泵座的底脚螺栓可以不固定，当管路系统在热胀冷缩时，使泵能与管路一起移动。

　　5、泵体两端法兰规格均按1．6M Pa标准确定，所以配备管路时应规格相同。

　　6、为了不使杂质进入泵内而堵塞流道影响性能，应在泵进口前面安装比吸入管截面积大3-4倍的过滤器。

　　7、排出管路如装逆止阀应装在闸阀的外面。

　　8、泵用于有吸程场合，应装有底阀，并且进出口管路不应有过多弯道，同时不得有漏水、漏气现象。

　　9、为了维修方便和使用安全，在泵的进、出口管路上各安装一只调节阀及在泵出口附近安装一只压力表，以保证泵在额定范围内运行，确保泵的正常运行和使用寿命。

　　10、安装完毕后盘动泵轴，叶轮应无摩擦和卡死现象。

　　ISWR卧式热水管道离心泵安装尺寸图
